一、雷達水位流速一體機產品簡介

我司研發的雷達水位流速一體機采用了K波段平面微帶陣列天線，能量集中，低功耗；儀器集成了垂直角度補償、流速平均、信號強度檢測、串口通信控制等功能，非接觸式雷達測流系統測速時設備不受污水腐蝕，不受泥沙影響，土建簡單，少受水毀影響，便于維護，保障人員安全。不僅可用于平時環境監測，而且特別適合承擔急難險重觀測任務。

二、雷達水位流速一體機產品特點

1.非接觸、安全低損、少維護、不受泥沙影響

2.能勝任洪水期高流速條件下的測

3.具有防反接、過電壓保護功能

4.系統功耗低，一般太陽能供電即可滿足測流需要

5.多種接口方式，既有數字接口又具有模擬接口，兼容標準Modbus-RTU協議方便接入系統；

6.具備無線數據傳輸功能（選配）

7.可獨立與現在運行中的城市水情、污水、環境自動測報系統聯機

8.測速范圍寬，測量有效距離遠達10m

9.多種觸發模式：周期、觸發、手動、自動

10.安裝特別簡單，土建量很少

11.全防水設計，適合野外使用

三、雷達水位流速一體機技術參數

測量范圍	0.1-20m/s,液位0-30米
測量精度	測速精度：±0.01 米/秒；±1%FS
雷達天線	平面微帶陣列天線
雷達垂直傾斜角修正	自動修正
流速方向識別	雙向（浮點數雙向）
測量持續時間	可設定
測量間隔	上電后連續測量
雷達頻率	24GHz（K-Band)
供電范圍	DC12VDC
數字接口	RS485
模擬輸出（默認無）	4-20Ma可以選
無線傳輸（可選）	選配
12V供電能耗	測量時約120mA
外殼材質	不銹鋼、鋁合金外殼
防護等級	IP68
工作溫度	-35℃-70℃
存儲溫度	-40℃-70℃
防雷（選配）	集成防雷功能 （選配）
雷達距水面距離	有效距離40m（和水面紋波有關，波浪越大測量距離越遠）

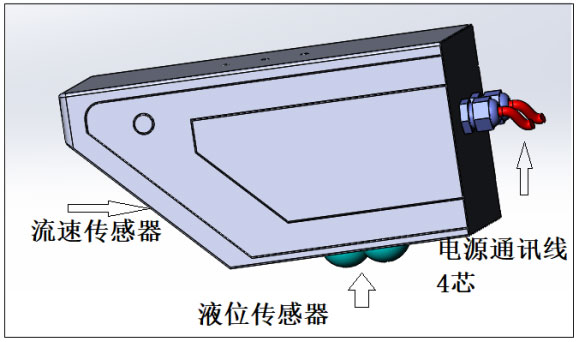

四、雷達水位流速一體機產品結構圖

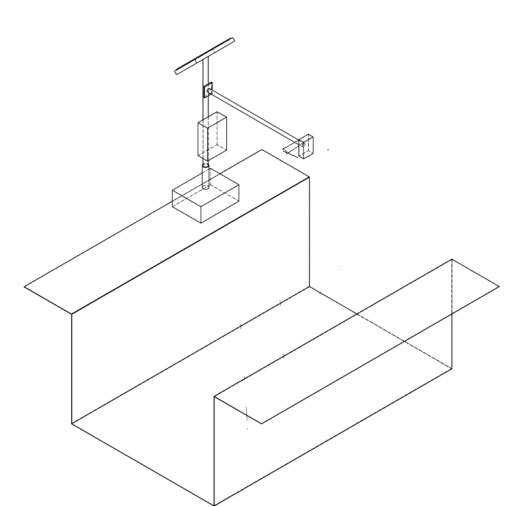

五、雷達水位流速一體機產品安裝圖

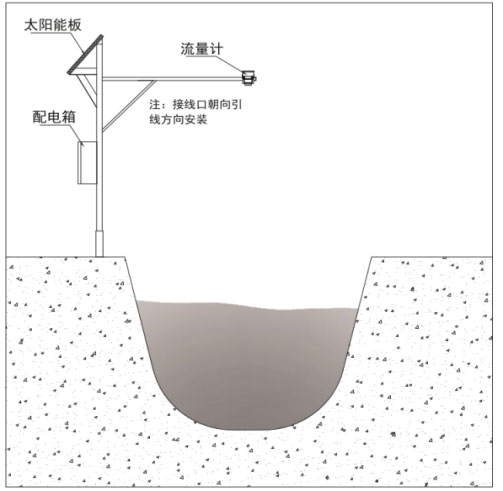

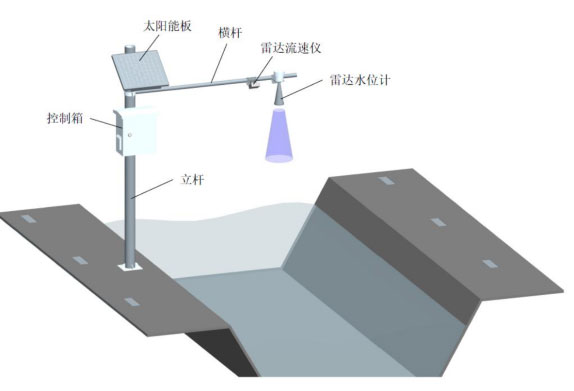

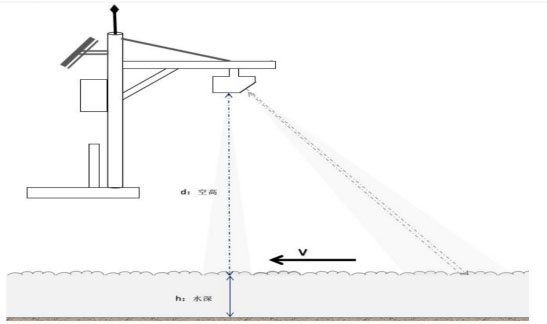

安裝示意圖如圖，現場安裝可借助于橋梁，支架等現有的建筑基礎，但必須保證流速儀雷達波發射方向與水流方向平行，流速儀發射波與水面呈45，出廠默認調節45°角

六、雷達水位流速一體機安裝注意事項

1.安裝需要選擇流態穩定，直線渠道上，遠離閘門出口，渠道彎頭位置

2.安裝高度盡量控制5米以內（距離越近測量信號越強，數據越可靠）

3.水流速低于0.25，且水紋波小，有測量不穩定可行性
