一、土壤PH傳感器產品介紹
土壤酸堿度(PH值)傳感器，解決了傳統土壤PH需配備專業顯示儀表、標定繁瑣、集成難度大、功耗大、價格昂貴、攜帶困難等缺點?？蓮V泛適用于農業灌溉、花卉園藝、草地牧場、土壤速測、植物培養、科學試驗等領域。耗電量低，可進行長期不間斷監測。傳感器具有以下特點：
新款土壤PH值傳感器，實現土壤PH在線實時監測。
采用固體電介質和大面積聚四氟乙烯液接界，不易堵塞，免維護。
防水密封，集成度高、體積小、功耗低、攜帶方便，可室外使用。
精度高，響應快，互換性好，性能可靠。
完善的保護電路與多種信號輸出接口可選。
二、土壤PH傳感器技術參數
|
信號輸出類型 |
電壓輸出0-2V （輸出阻抗約0歐） |
電流輸出4-20mA （負載電阻<500ohm） |
RS485接口 Modbus協議 |
|
供電電壓 |
3.6-30V/DC直流 |
12-30V/DC直流 |
3.6-30V/DC直流 |
|
靜態功耗 |
6mA@24V DC直流 |
30mA@24V DC直流 (電流輸出通道為20mA) |
6mA@24V DC直流 |
|
PH值量程 |
量程：0-14PH，分辨率：0.01PH，精度±0.1PH |
||
|
溫度量程 |
量程：-40~80℃，分辨率：0.1℃，精度：±0.5℃ |
||
|
防護等級 |
IP65 |
||
|
運行環境 |
-40~85℃ |
||
|
默認線纜長度 |
PH探頭線纜5米 變送器線纜2米 線纜長度可定制 |
||
|

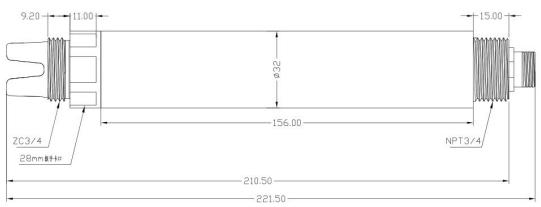

外形尺寸 |
PH傳感器-探頭部分尺寸：長度160mm，直徑30mm PH傳感器-探頭部分尺寸：長度116mm，直徑30mm |
||
備注：可按客戶需求進行定制

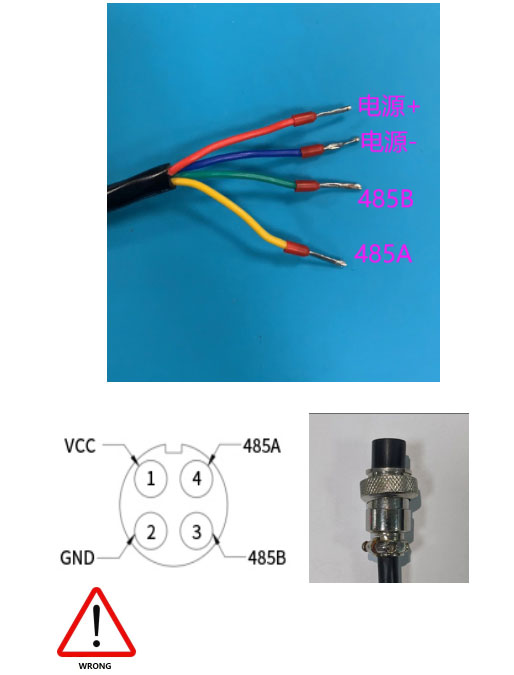

三、土壤PH傳感器傳感器接線
|
型號 |
接線圖 |
|
電壓輸出型 |
紅色(V+): 電源正 黑色(G): 電源地 藍色(O1): 輸出信號
|
|
電流輸出型 |
紅色(V+): 電源正 黑色(G): 電源地 藍色(O1): 輸出信號
|
|
RS485接口型 Modbus協議 |
紅色(V+): 電源正 黑色(G): 電源地 黃色(T+): RS485+/A/T+ 白色(T-): RS485-/B/T-
傳感器的配置參數如Modbus地址，波特率，校驗位，通訊協議等是由模塊內部的EEPROM（掉電存儲設備）內存儲的。有時會忘記這些參數的具體配置而導致不能與模塊進行通訊。為了防止這個問題，模塊有一按鍵，按下三秒后模塊內部指示燈熄滅，松開按鍵，則模塊所有參數恢復以下出廠設置： 1、Modbus地址為1 2、通信配置為9600,N,8,1（9600bps，無校驗位，8個數據位，一個停止位） 通信協議為Modbus-RTU |
