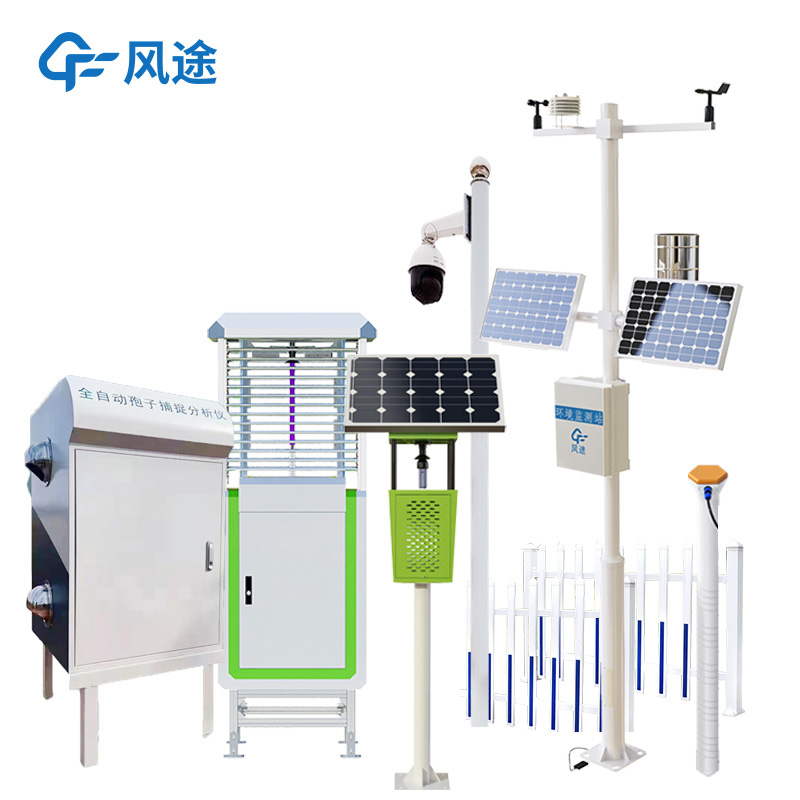

一、小麥條銹病監測儀簡介

小麥條銹病主要為害葉片及葉鞘，破壞葉綠素的合成，使灌漿受阻，造成小麥減產甚至絕收。小麥條銹病監測儀是集氣象監測和智能孢子捕捉顯微成像于一體的新型條銹病監測裝備。系統通過采集小麥種植區的生長環境情況，并根據系統內建模型進行小麥條銹病的發病情況的預測。同時內置的條銹病孢子捕捉裝置通過采集條銹病發病的孢子存量及其擴散動態，為條銹病的發生提供了無人化、可視化的驗證手段。該設備主要由氣象信息采集裝置、孢子捕捉裝置、孢子承載裝置、圖像采集裝置、網絡傳輸模塊、電源與防雷系統組成。實現遠程自動捕捉條銹病孢子信息，載玻帶自動轉動，自動采集，自動顯微成像拍照，圖片數據自動上傳，自動運行等功能。同時將環境氣象信息和條銹病病害圖片實時上傳到指定網絡平臺，形成氣象環境信息與孢子發生狀況動態對比數據庫，為研究條銹病發生趨勢和氣象之間的關系提供大量的數據支撐。為現代農業提供服務，滿足病情預測預報及標本采集的需要，及時防治病害發生。

二、小麥條銹病監測儀性能特點

1、滿足 GB/T 24689.1-2009（植物保護機械 孢子捕捉儀（器））標準中有關固定式孢子捕捉儀（器）的安全要求和技術要求。

2、不銹鋼噴塑外殼15寸超大高清電容觸摸屏，windows操作系統，具有良好的人機交互界面。

3、具有 1200萬像素的千倍放大顯微成像系統，能夠自動對所捕獲病菌孢子進行高清顯微拍攝，所拍攝圖像清晰度能夠達到人工識別病菌孢子種類的要求。

4、設備24小時無間斷自動捕捉病菌孢子，對所捕獲的病菌孢子自動拍攝，自動選取最優圖片上傳。

5、全智能自動顯微成像系統，可自動調整相機的拍攝角度，實現載玻帶的全方位、無死角成像。

6、能夠?qū)崿F(xiàn)從載玻帶加載、病菌孢子捕捉、顯微成像、載玻帶回收全過程自動化運行。

7、配備超長專用載玻帶，可滿足600天用量。

8、具備多種工作模式，自動運行模式、定時運行模式、調試運行模式可自由切換使用。

9、內置北斗/GPS定位功能，可將設備信息實時上傳至平臺，可在地圖上查看當前設備參數。

10、可實時監測空氣溫濕度、大氣壓、風速，風向、雨量等多項條銹病監測指標，通過系統內部的條銹病模型進行發病預測。

11、可通過平臺及APP控制設備進帶、采集、顯微成像、回收等動作。

12、遠程升級維護：最新程序可直接遠程自動更新，無需人工去現場更換。

13、多種數據訪問方式：可通過PC端訪問平臺，移動APP查看數據，控制設備動作。

14、標配4G通訊模塊，可選配5G通訊模塊。

15、具備故障自診斷機制，設備故障信息可以實時上報至遠端服務器。售后人員可通過平臺查看設備故障信息。

16、可搭配智能太陽能供電管理系統，可采集設備用電量、太陽能發電量、電池電壓、設備負載、電流等關鍵信息上傳至服務器（選配）。

17、具備流量報警功能。可通過平臺將設備與所屬流量卡進行綁定，當流量異常時自動推送告警信息。

三、小麥條銹病監測儀技術參數

1、材料：GB32080-92不銹鋼；

2、數據傳輸方式：4G/5G網絡（可選）、有線網絡；

3、電源電壓：交流220V±5%；

4、功率：200W；

5、定時：可設5個時間段；

6、載玻帶：長度：150M  寬度：0.025M 可滿足600天用量；

7、集氣口風速：0.3～5 m/s；

8、絕緣電阻：≥2.5MΩ；

9、空氣溫度：-30～80℃，精度：±0.3℃

10、空氣濕度：0～100%，精度：±3%

11、風速：0～30m/秒，精度：±0.1m/s

12、風向：0-359°精度：±1°

13、雨量：0～4mm/min，誤差：±0.1mm

14、大氣壓力：0-1100hpa，精度：0.1hpa
