一、在線田間環境監測系統產品簡介

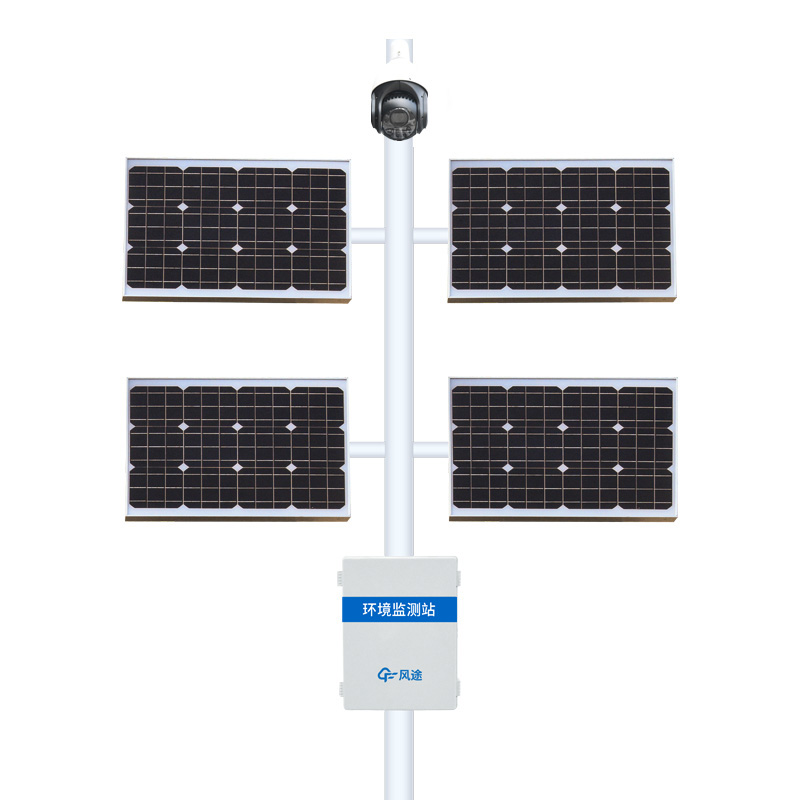

NQ14在線田間環境監測系統是一款高度集成、低功耗、可快速安裝、便于野外監測使用的高精度氣象觀測設備。
該設備由氣象傳感器，采集器，太陽能供電系統，立桿支架，云平臺五部分組成。免調試，可快速布置，廣泛運用于氣象、農業、林業、科學考察等領域。
二、在線田間環境監測系統產品特點
1.低功耗采集器：靜態功耗小于1mA
2.標配GPRS聯網、支持擴展藍牙、有線傳輸
3.七寸安卓觸屏，版本：4.4.2、四核Cortex?-A7，512M/4G
4.支持modbus485傳感器擴展
5.太陽能充電管理MPPT自動功率點跟蹤
6.三米碳鋼支架，兩節螺紋旋接
7.短信報警，超限后向指定的手機上發送短信
8.不銹鋼材質防護箱，耐腐蝕、抗氧化，防水等級IP66
三、在線田間環境監測系統技術參數
1.采集器供電接口：GX-12-4P,輸入電壓8-16V，帶RS485輸出json數據格式
2.傳感器modbus、485接口：GX-12-4P插頭，輸出供電電壓12V/1A,設備配置接口：GX-12-4P插頭，輸入電壓5V
3.太陽能供電、配置鉛酸電池，可選配30W 20AH/50W 20AH/100W 100AH.充電控制器：150W，MPPT自動功率點跟蹤，效率提高20%
4.數據上傳間隔：1分鐘-1000分鐘可調
5.屏幕尺寸：1024*600 RGB LCD
6.部分傳感器參數
| 名稱 | 測量范圍 | 分辨率 | 準確度 |
| 環境溫度 | -40～+80℃ | 0.01℃ | ±0.3℃（25℃） |
| 相對濕度 | 0～100%RH | 0.01%RH | ±3%RH（20%~80%） |
| 光照強度 | 0-157286LUX | 1Lux | ＜±3% |
| 大氣壓力 | 300-1100hpa | 0.1hPa | ±0.25% |
| 露點溫度 | 0~+70℃ | 0.1℃ | ±1℃ |
| 管式土壤溫度 | -30～+70℃ | 0.01℃ | ±0.3（-10~70℃） |
| 管式土壤濕度 | 0～100% | 0.1% | ±3% |
| 管式土壤鹽分 | 0~20000us/cm | 1us/cm | ±3（0~10000us/cm）±5%（全量程） |
| 土壤PH（電極法） | 0-14PH | 0.01 | ±0.1PH |
| 土壤氮磷鉀 | 0~1999mg/kg | 1mg/kg | ±2% |
| 土壤蒸發量 | 0～75mm | 0.1mm | ±1% |
| 風向 | 0～360°（8方向） | 1/8 | <3°(>1.0m/s) |
| 風速 | 0～30m/s | 0.1m/s | ±（0.2+0.03V）m/s（25℃，V表示風速） |
| 雨量 | ≦4mm/min | 0.2mm | ≤±2% |
| 紫外輻射 | 0～500W/㎡ | 0.01W/㎡ | ≤±3% |
| 日照時數 | 0～6500h | 0.1h | ＜0.2h |
| 光電總輻射 | 0-2000W/m2 | 1W/m2 | ＜±3% |
| 光合有效輻射 | 0-2000W/m2 | 1W/m2 | ≤±5% |
| 二氧化碳 | 400-5000ppM | 1ppM | ±(50ppm+5%讀數 |
| PM2.5 | 0-1000ug/m3 | 1ug/m3 | ±10%（<500微克） |
| PM10 | 0-1000ug/m3 | 1ug/m3 | ±10%（<500微克） |
| 一氧化碳 | 0-1000ppm | 1PPM | ±2PPM |
| 二氧化硫 | 0-20PPM | 0.1PPM | ±1PPM |
| 二氧化氮 | 0-20PPM | 0.1PPM | ±1PPM |
| 臭氧 | 0-20PPM | 0.1PPM | ±1PPM |
| 負氧離子 | 0～10萬個/cm3 | 1個/cm3 | 讀數±10%;離子遷移率≤±20% |
| 含氧量 | 0~25%Vol | 0.1% | ±3%FS |
四、在線田間環境監測系統云平臺
1.CS架構軟件平臺，支持手機、PC瀏覽器直接觀測、無需額外安裝軟件。
2.支持多帳號、多設備登錄
3.支持實時數據展示與歷史數據展示儀表板
4.云服務器、云數據存儲，穩定可靠，易于擴展，負載均衡。
5.支持短信報警及閾值設置
6.支持地圖顯示、查看設備信息。
7.支持數據曲線分析
8.支持數據導出表格形式
9.支持數據轉發，HJ-212協議，TCP轉發，http協議等。
10.支持數據后處理功能
11.支持外置運行javascript腳本
