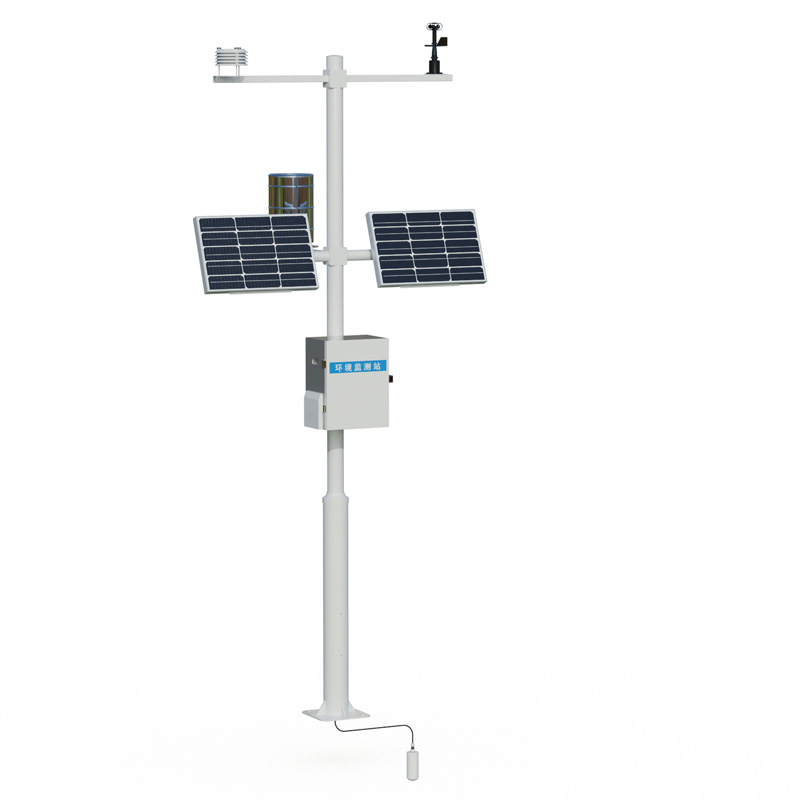

一、田間小型氣象站產品簡介

NQ12田間小型氣象站是一款高度集成、低功耗、可快速安裝、便于野外監測使用的高精度氣象觀測設備。

該設備由氣象傳感器，采集器，太陽能供電系統，立桿支架，云平臺五部分組成。免調試，可快速布置，廣泛運用于氣象、農業、林業、科學考察等領域。

二、田間小型氣象站產品特點

1.低功耗采集器：靜態功耗小于50uA

2.標配GPRS聯網、支持擴展藍牙、有線傳輸

3.七寸安卓觸屏，版本：4.4.2、四核Cortex?-A7，512M/4G

4.支持modbus485傳感器擴展

5.太陽能充電管理MPPT自動功率點跟蹤

6.三米碳鋼支架，兩節螺紋旋接

7.短信報警，超限后向指定的手機上發送短信

8.ABS材質防護箱，耐腐蝕、抗氧化，防水等級IP66

三、田間小型氣象站技術參數

1.采集器供電接口：GX-12-3P插頭，輸入電壓5V，帶RS232輸出Json數據格式,采集器供電：DC5V±0.5V峰值電流1A,

2.傳感器modbus、485接口：GX-12-4P插頭，輸出供電電壓12V/1A,設備配置接口：GX-12-4P插頭，輸入電壓5V

3.太陽能供電、配置鉛酸電池，可選配30W 20AH/50W 20AH/100W 100AH.充電控制器：150W，MPPT自動功率點跟蹤，效率提高20%

4.數據上傳間隔：1分鐘-1000分鐘可調

5.屏幕尺寸：1024*600 RGB LCD

6.部分傳感器參數

名稱	測量范圍	分辨率	準確度
風速	0～30m/s	0.01m/s	±(0.1+0.03V)m/s
風向	0～360°（16方向）	1/16	<3°(>1.0m/s)
空氣溫度	-40-80℃	0.1℃	±0.3℃（25℃）
空氣濕度	0-100%RH	0.10%	±3%RH
大氣壓力	30-110Kpa	0.01Kpa	±0.02Kpa(相對)
雨量	≦4mm/min	0.01mm	±0.2mm
光照	0-18.8WLUX	1lux	5%
二氧化碳	500-5000PPM	1PPM	±50PPM±讀數的3%
土壤溫度	-40~80℃	0.01℃	±0.5℃
土壤濕度	0-100%	0.01%	±3%
土壤電導率EC	0-20000us/cm	10us/cm	±5%
土壤PH（電極法）	0-14	0.01	±0.1PH,±0.1℃

四、田間小型氣象站云平臺

1.CS架構軟件平臺，支持手機、PC瀏覽器直接觀測、無需額外安裝軟件。

2.支持多帳號、多設備登錄

3.支持實時數據展示與歷史數據展示儀表板

4.云服務器、云數據存儲，穩定可靠，易于擴展，負載均衡。

5.支持短信報警及閾值設置

6.支持地圖顯示、查看設備信息。

7.支持數據曲線分析

8.支持數據導出表格形式

9.支持數據轉發，HJ-212協議，TCP轉發，http協議等。

10.支持數據后處理功能

11.支持外置運行javascript腳本

五、田間小型氣象站產品尺寸圖

六、田間小型氣象站產品結構圖
